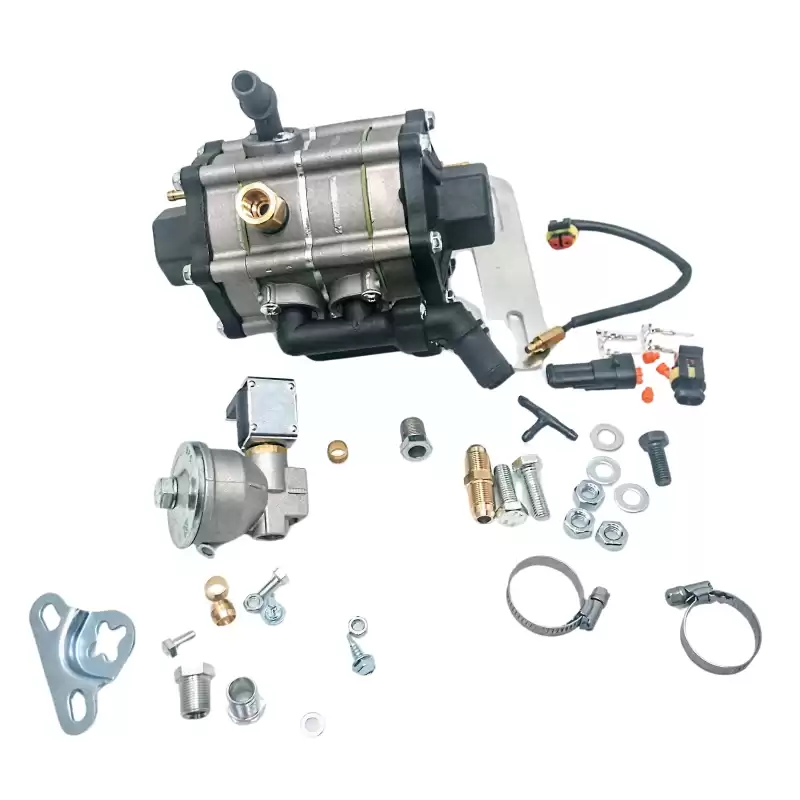

STAG R02 GÊMEO
O redutor de potência de dois estágios AC R02 TWIN foi projetado para sistemas de injeção sequencial de carros. O dispositivo é utilizado para reduzir a pressão do GLP líquido que sai do tanque e transformá-lo em fase gasosa (vaporização).
Sistema de isolamento térmico
As características do redutor incluem um tamanho compacto e um design exclusivo composto por 4 peças fundidas de alumínio e 2 tampas feitas no sistema ACtherm impedindo o resfriamento do gás, proporcionando assim um excelente isolamento térmico. Devido ao seu design exclusivo, o AC R02 TWIN aquece muito rapidamente, de modo que a mudança para gás também é realizada rapidamente. Portanto, nenhum trabalho adicional do controlador, como correção de temperatura, é necessário. Sua alta eficiência térmica e resistência à contaminação do GLP tornam o redutor a melhor opção na escolha dos componentes do sistema de autogás.
Sistema de estabilização de pressão
O redutor AC R02 TWIN está equipado com o exclusivo sistema ACPress que fornece trilhos injetores de pressão constante em várias condições de estrada. Deve-se notar também que a estabilidade é garantida independentemente da pressão de entrada no cilindro de gás.
Sistema de montagem universal
É completamente novo que a unidade é fixada com apenas um parafuso, o que permite que o redutor seja instalado praticamente em qualquer posição. A versatilidade do redutor é complementada pelo sistema de conectores cotovelo TriACflex que pode ser configurado em qualquer disposição.
Um layout de cotovelos pode ser mostrado aqui com uma legenda: conector de tubo reto, cotovelos de 90 e 60 graus.
Vantagens
- pequenas dimensões,
- design compacto,
- excelente eficiência térmica,
- ajustes estáveis,
- resistência à contaminação por GLP,
- fornecimento estável independente da pressão de entrada da garrafa de gás,
- baixas quedas de pressão em altas cargas,
- montagem com um único parafuso,
- sistema de conector de cotovelo.
Padrões e Aprovações
O redutor STAG R02 TWIN foi aprovado sob a aprovação E8 nº 67R-01 6865 e atende aos requisitos do Regulamento UNECE nº 67.
Especificação técnica
| |
STAG R02 GÊMEO |
| Material |
4 quartos
alumínio fundido e 2 tampas
em plástico |
| Peso [kg] |
Redutor – 1520g
Conjunto completo – 1840 |
| Dimensões [mm] |
162x141x129 |
| Pressão máxima de entrada |
30 bar |
| Pressão de saída |
Ajustável
0,9 a 1,5 bar |
| Alimentação da válvula solenóide |
12 VCC |
| Potência da bobina |
214 |
| válvula solenoide |
Gniazdo AMP
Superselo |
| Diâmetro de entrada de gás [mm] |
∅ 8,0 M12x1 |
| Diâmetro de saída de gás [mm] |
∅12 |
| Diâmetro de saída de água [mm] |
∅16 |
| Potência máxima do motor |
206kW/280KM |
| Aprovação |
67R – 01 6865 |
| Mangueira de vácuo [mm] |
∅4 |
