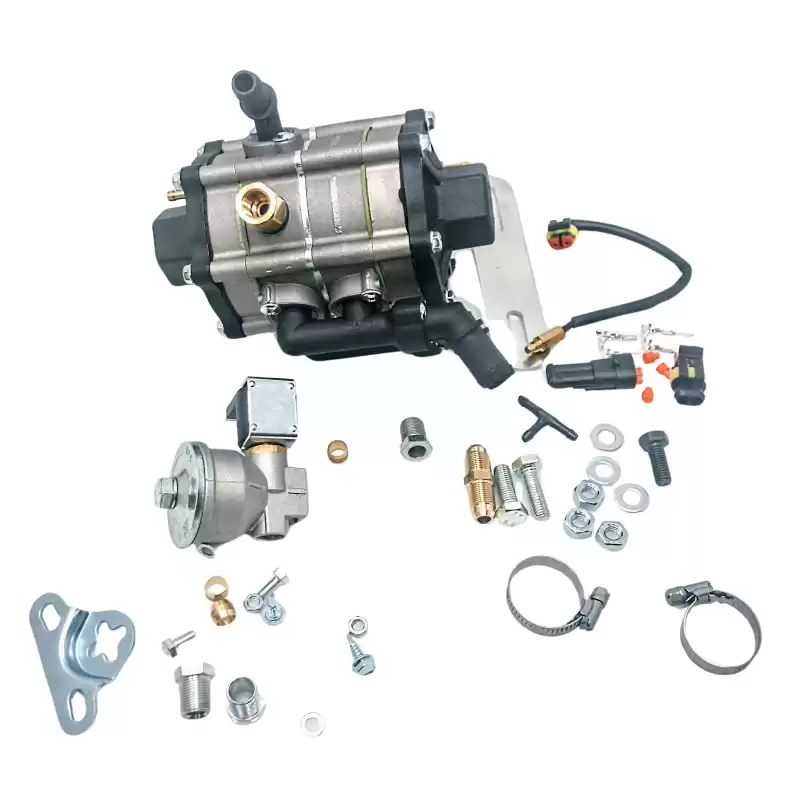

STAG R02 TWIN
De AC R02 TWIN tweetraps vermogensreductiekast is ontworpen voor sequentiële injectiesystemen in auto's. Het apparaat wordt gebruikt om de druk van het vloeibare LPG dat uit de tank stroomt te verlagen en om te zetten in een gasvormige fase (verdamping).
Thermisch isolatiesysteem
De kenmerken van het verloopstuk zijn onder meer een compact formaat en een uniek ontwerp bestaande uit 4 aluminium gietstukken en 2 afdekkingen gemaakt in het ACtherm-systeem die gaskoeling voorkomen, waardoor een uitstekende thermische isolatie wordt geboden. Door zijn unieke design warmt de AC R02 TWIN zeer snel op, waardoor ook de overstap op gas snel verloopt. Daarom is er geen extra controllerwerk, zoals temperatuurcorrectie, nodig. Zijn hoge thermische efficiëntie en weerstand tegen LPG-verontreiniging maken het reductiemiddel de beste optie bij het selecteren van autogassysteemcomponenten.
Drukstabilisatiesysteem
De AC R02 TWIN reducer is uitgerust met het unieke ACPress-systeem dat zorgt voor injectorrails met constante druk in verschillende wegomstandigheden. Er moet ook worden opgemerkt dat de stabiliteit gegarandeerd is, ongeacht de inlaatdruk bij de gasfles.
Universeel montagesysteem
Helemaal nieuw is dat de unit met slechts één bout wordt vastgezet, waardoor het verloopstuk praktisch in elke positie kan worden gemonteerd. De veelzijdigheid van het verloopstuk wordt aangevuld door het TriACflex-elleboogconnectorsysteem dat in elke opstelling kan worden geconfigureerd.
Een lay-out van ellebogen kan hier worden weergegeven met een legende: rechte pijpverbinding, 90 en 60 graden ellebogen.
Voordelen:
- kleine afmetingen,
- compact ontwerp,
- uitstekende thermische efficiëntie,
- stabiele aanpassingen,
- weerstand tegen LPG-vervuiling,
- stabiele toevoer onafhankelijk van de ingangsdruk van de gasfles,
- lage drukdalingen bij hoge belastingen,
- montage met een enkele bout,
- elleboog connector systeem.
Normen en goedkeuringen
Het STAG R02 TWIN verloopstuk is goedgekeurd onder E8-goedkeuring nr. 67R-01 6865 en voldoet aan de vereisten van VN/ECE-reglement nr. 67.
Technische specificatie:
| |
STAG R02 TWIN |
| Materiaal |
4 kamers
gegoten aluminium en 2 deksels
van plastic |
| Gewicht [kg] |
Verdunner – 1520g
Complete set – 1840 |
| Afmetingen [mm] |
162x141x129 |
| Maximale inlaatdruk |
30 bar |
| Uitgangsdruk: |
Instelbaar
0,9 tot 1,5 bar |
| Magneetventiel voeding |
12 VDC |
| spoel vermogen: |
214 |
| magneetventiel |
Gniazdo AMP
Superseal |
| Gasinlaatdiameter [mm] |
∅ 8.0 M12x1 |
| Diameter gasuitlaat [mm] |
∅12 |
| Diameter waterafvoer [mm] |
∅16 |
| Maximaal motorvermogen |
206kW/ 280KM |
| Goedkeuring |
67 R – 01 6865 |
| Vacuümslang [mm] |
∅4 |
