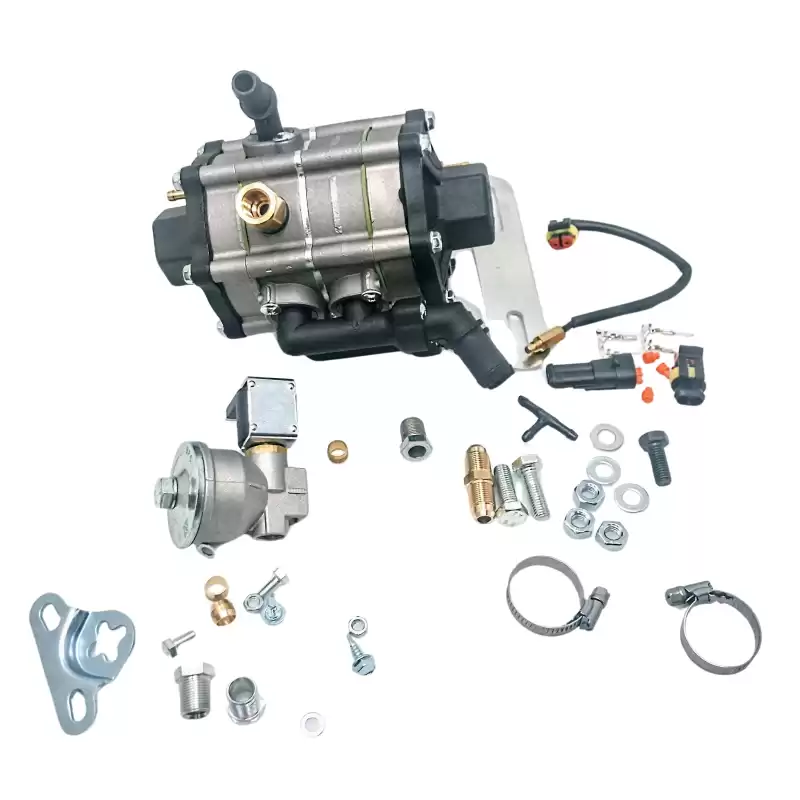

STAG R02 TWIN
Dwustopniowy reduktor mocy AC R02 TWIN przeznaczony jest do samochodowych układów wtrysku sekwencyjnego. Urządzenie służy do obniżenia ciśnienia płynnego LPG wypływającego ze zbiornika i przekształcenia go w fazę gazową (odparowanie).
System izolacji termicznej
Cechami reduktora są kompaktowe rozmiary oraz unikalna konstrukcja składająca się z 4 aluminiowych odlewów i 2 osłon wykonanych w systemie ACtherm, które zapobiegają wychładzaniu gazów, zapewniając tym samym doskonałą izolację termiczną. Dzięki unikalnej konstrukcji AC R02 TWIN nagrzewa się bardzo szybko, dzięki czemu przejście na gaz odbywa się również szybko. Dzięki temu nie są wymagane żadne dodatkowe prace regulatora, takie jak korekta temperatury. Wysoka sprawność cieplna oraz odporność na zanieczyszczenia LPG sprawiają, że reduktor jest najlepszym rozwiązaniem przy doborze elementów instalacji gazowej.
System stabilizacji ciśnienia
Reduktor AC R02 TWIN wyposażony jest w unikalny system ACPress, który zapewnia stałe ciśnienie w listwach wtryskowych w różnych warunkach drogowych. Należy również zauważyć, że stabilność jest gwarantowana niezależnie od ciśnienia wlotowego w butli gazowej.
Uniwersalny system mocowania
Nowością jest to, że zespół mocowany jest tylko jedną śrubą, co pozwala na montaż reduktora praktycznie w dowolnej pozycji. Uniwersalność reduktora uzupełnia system łączników kolanowych TriACflex, które można konfigurować w dowolnej konfiguracji.
Tutaj można pokazać układ kolan z legendą: złączka prosta, kolanka 90 i 60 stopni.
Zalety
- małe wymiary,
- kompaktowa konstrukcja,
- doskonała sprawność cieplna,
- stabilne regulacje,
- odporność na zanieczyszczenia LPG,
- stabilne zasilanie niezależne od ciśnienia wlotowego butli gazowej,
- niskie spadki ciśnienia przy dużych obciążeniach,
- montaż na jedną śrubę,
- system łączników kolankowych.
Normy i dopuszczenia
Reduktor STAG R02 TWIN posiada homologację E8 nr 67R-01 6865 i spełnia wymagania regulaminu EKG ONZ nr 67.
Specyfikacja techniczna
| |
STAG R02 TWIN |
| Materiał |
4 pokoje
odlew aluminiowy i 2 pokrywy
w plastiku |
| Waga [kg] |
Reduktor – 1520g
Kompletny zestaw – 1840 |
| Wymiary [mm] |
162x141x129 |
| Maksymalne ciśnienie wlotowe |
30 barów |
| Ciśnienie wyjściowe |
Nastawny
0,9 do 1,5 bara |
| Zasilanie elektrozaworu |
12 V DC |
| Moc cewki |
214 |
| zawór elektromagnetyczny |
Gniazdo AMP
Superpieczęć |
| Średnica wlotu gazu [mm] |
∅ 8,0 M12x1 |
| Średnica wylotu gazu [mm] |
∅12 |
| Średnica wylotu wody [mm] |
∅16 |
| Maksymalna moc silnika |
206kW/280KM |
| Aprobata |
67 R – 01 6865 |
| Wąż podciśnieniowy [mm] |
∅4 |
