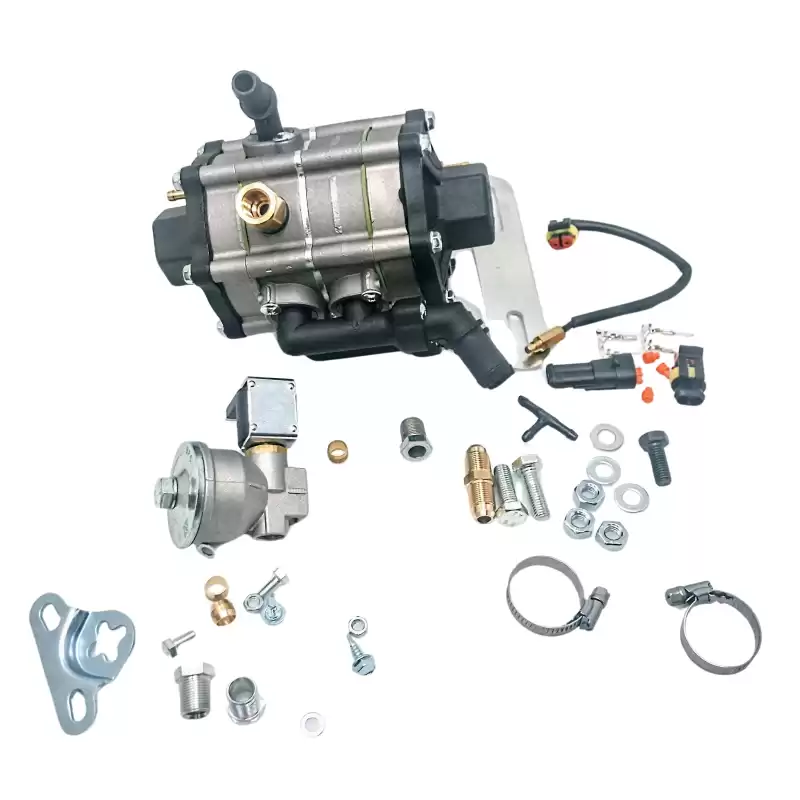

STAG R02 GEMELLARE
Il riduttore di potenza a due stadi AC R02 TWIN è progettato per i sistemi di iniezione sequenziale delle auto. Il dispositivo serve per ridurre la pressione del GPL liquido che scorre dal serbatoio e trasformarlo in una fase gassosa (vaporizzazione).
Sistema di isolamento termico
Le caratteristiche del riduttore includono una dimensione compatta e un design unico composto da 4 getti in alluminio e 2 coperchi realizzati nel sistema ACtherm che impediscono il raffreddamento del gas, fornendo così un eccellente isolamento termico. Grazie al suo design unico, l'AC R02 TWIN si riscalda molto rapidamente, in modo che anche il passaggio al gas avvenga rapidamente. Pertanto, non è necessario alcun intervento aggiuntivo sul controller, come la correzione della temperatura. La sua elevata efficienza termica e la resistenza alla contaminazione del GPL rendono il riduttore l'opzione migliore nella scelta dei componenti del sistema autogas.
Sistema di stabilizzazione della pressione
Il riduttore AC R02 TWIN è dotato dell'esclusivo sistema ACPress che fornisce rotaie iniettori a pressione costante in varie condizioni stradali. Va inoltre notato che la stabilità è garantita indipendentemente dalla pressione di ingresso alla bombola del gas.
Sistema di montaggio universale
È del tutto nuovo che l'unità sia fissata con un solo bullone, il che consente di installare il riduttore praticamente in qualsiasi posizione. La versatilità del riduttore è completata dal sistema di connettori a gomito TriACflex che può essere configurato in qualsiasi disposizione.
Una disposizione dei gomiti può essere mostrata qui con una legenda: raccordo per tubi diritti, gomiti a 90 e 60 gradi.
Vantaggi
- piccole dimensioni,
- design compatto,
- ottima efficienza termica,
- regolazioni stabili,
- resistenza alla contaminazione da GPL,
- alimentazione stabile indipendente dalla pressione di ingresso della bombola del gas,
- basse perdite di carico a carichi elevati,
- montaggio con un solo bullone,
- sistema di connettori a gomito.
Standard e omologazioni
Il riduttore STAG R02 TWIN è stato omologato con omologazione E8 n. 67R-01 6865 e soddisfa i requisiti del regolamento UNECE n. 67.
Specifica tecnica
| |
STAG R02 GEMELLARE |
| Materiale |
4 stanze
alluminio pressofuso e 2 coperchi
in plastica |
| Peso [kg] |
Riduttore – 1520 g
Serie completa – 1840 |
| Dimensioni [mm] |
162x141x129 |
| Massima pressione di ingresso |
30 bar |
| Pressione di uscita |
Regolabile
Da 0,9 a 1,5 bar |
| Alimentazione con elettrovalvola |
12 VCC |
| Potenza della bobina |
214 |
| valvola solenoide |
Gniazdo AMP
Supersigillo |
| Diametro ingresso gas [mm] |
∅ 8,0 M12x1 |
| Diametro uscita gas [mm] |
∅12 |
| Diametro uscita acqua [mm] |
∅16 |
| Potenza massima del motore |
206kW/280KM |
| Approvazione |
67 R – 01 6865 |
| Tubo di aspirazione [mm] |
∅4 |
