KME BINGO-M ECU
Das Lambda-BINGO-M-System dient zur Steuerung und Optimierung des vom Motor angesaugten Gas-Luft-Gemisches anhand des Signals der Lambdasonde. Mit dem Schalter können Sie von Benzin auf Gas umschalten.
Angeschlossen an den Tankfüllstandssensor zeigt er mit 5 LED-Dioden den aktuellen Füllstand an.

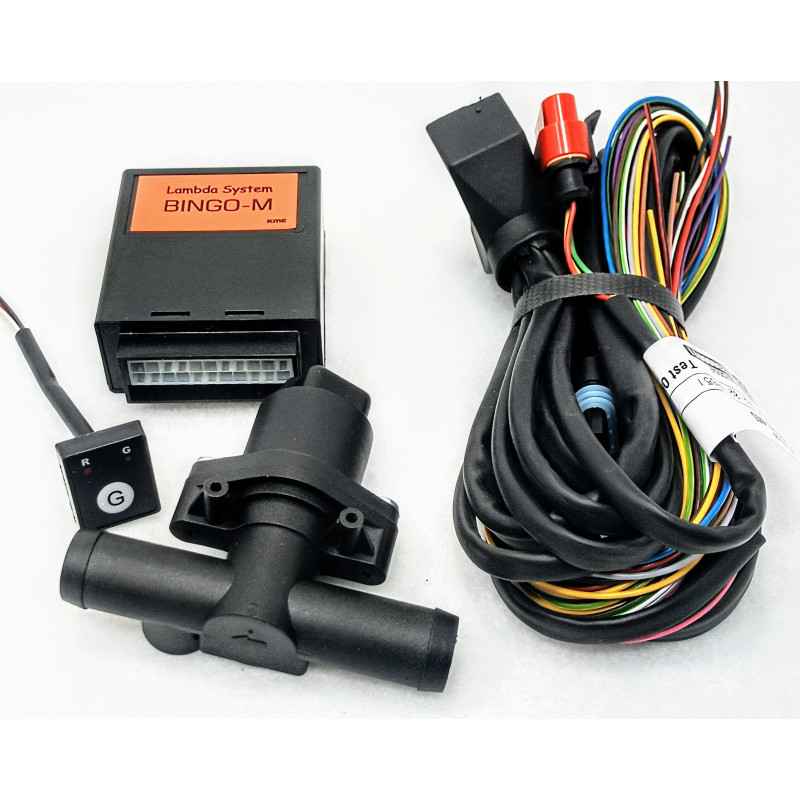

Im kompletten Kit finden Sie: die elektronische Steuereinheit, den Hauptkabelbaum, den Emulatorkabelbaum (mit oder ohne europäische Stecker), den Schrittmotor, den Schalter, den Temperatursensor und die Demontage der kleinen Elemente.
BINGO-M Grundeinstellungen
Selbstanpassung - das Gerät beginnt von der Ausgangsposition aus zu arbeiten und passt sich den aktuellen Bedingungen an.
Sauerstoffsensortyp:
0..1V Signal erhöhen,
Signal ansteigend von 0 auf 5 V,
5..0V Drop-Signal,
0,8..1,6 V ansteigendes Signal.
Funktioniert mit PULL-UP I PULL-DOWN Sensoren (Bingo-S Version).
Drosselklappensensor (TPS):
Lineares Signal 0..5V,
> 5..0V lineares Signal,
keine GST,
0-12V Schaltertyp (Plusanschluss),
Schaltertyp 12-0V (Masseanschluss),
BOSCH (zwei Wege).
Emulation des Sauerstoffsensors:
Erde (Masseverbindung),
Welle (Simulation mit der modifizierbaren Rechteckwelle - Frequenz, Arbeitszyklus),
getrennt (kein Signal).
Art des Fahrens:
normal,
wirtschaftlich,
sportlich.
Tankfüllstandssensor Typ:
9 Ebenen,
0-90 Ohm,
Reservieren.
Motordrehzahl:
Wahl der Art der Zündanlage,
Wahl der Schaltstufe (1500-3500 U/min),
Umschalten mit Erhöhung oder Verringerung der Geschwindigkeit.
Zusätzliche Funktionen:
CUT-OFF-Funktion,
maximale Motordrehzahlbegrenzung,
Einstellung der Mindesttemperatur zum Umschalten auf Gas (10..60°C).
Erweiterte Einstellungen :
maximale Öffnung des Schrittmotors - Einstellung des Wertes im Bereich 20-255 Schritte mit einer Genauigkeit von 1 Schritt,
Mindestöffnung des Schrittmotors - Einstellung des Wertes im Bereich von 20 bis 255 Schritten mit einer Genauigkeit von einem Schritt,
Emulationszeit des HI-Zustands - Bereich 0,025 bis 6,375 Sekunden, Genauigkeit 0,025 Sekunden,
Emulationszeit für LOW-Zustand - Bereich 0,025 bis 6,375 Sekunden, Genauigkeit 0,025 Sekunden,
Lambda-Leseverzögerung (Open-Loop-Verzögerung) – Bereich 0,05–21,15, Genauigkeit 0,05 (Minuten:Sekunden),
Überschneidungszeit der Gas-/Benzinphase - Betriebszeit des Injektors (vom Öffnen des Gasventils bis zur Abgabe des Gases an den Mischer) - Bereich 0,1 bis 10,0 Sekunden, Genauigkeit 0,1 Sekunden.
